設備用途
A:適用于橡膠制品、O型圈、油封等多款密封產品的外觀、尺寸、混料檢測.
B:對部分非標件,如手機零部件的外觀、尺寸檢測,可根據客戶的特殊需求來定制.
C:設備已廣泛運用在汽車、航天、電子、醫療等多個領域.
設備整機介紹
設備由一臺高性能的電腦實時控制,配備多個進口相機及光源獲取被檢產品的優質圖像。各部件具有強抗干擾能力確保信號傳輸?shù)母咚偌胺€(wěn)定,進而得出一個快速準確的結果。
設備進料采用自動輸送進料,通過輸送帶將被檢品傳到檢測平臺再經過導向裝置排列后進入檢測工位,按照預先設定的檢測參數進行檢測。
設備通過相機及光源將檢測結果反饋到PLC中,再經過軟件編程匯總檢測數據,將產品區分為尺寸不良、外觀不良和良品,并分區自動排料,同時查閱生產過程中的統計數據并保存記錄,便以質量控制。
設備課根據客戶選配1-15只200萬或500萬像素的攝像頭。自動補料機,自動包裝機等多款配套設備能有效的為客戶解決品質帶來的隱患。
設備采用中英雙語操作系統。
設備組成部分
設備自動供料部分,相機檢測部分,自動篩選剔除部分等3部分組成。
(1)自動供料部分:主要采用傳送帶供料方式,傳送帶有三部分,斜坡上料,長傳送帶輸送,自動翻面3部分。
(2)相機檢測:有相機檢測部分,圖像處理部分和控制系統通訊。相機檢測部分包含相機、鏡頭、和光源。相機采用德國巴斯勒相機,像素200萬及500萬可供選擇。拍照速度可以達到10次/秒;鏡頭采用日本Computer高分辨遠心鏡頭,視野范圍55mm以下;光源采用特殊定制光源和頻閃控制器;圖像處理部分包含研華工控機,戴爾高清液晶顯示屏和美國VP處理軟件,通訊部分包含RS232,RS485和以太網通訊,可以把實時數據傳輸?shù)娇蛻?hù)手中。
(3)自動篩選剔除部分采用玻璃轉盤自動篩選,通過相機檢測結果反饋到PLC中,再經過軟件編程達到指定位置把產品篩選出來。
其他硬件組成部分
高精度感應光電,高精度校正電機,高精度定位伺服電機,快速反應PLC控制,高頻率吹氣電子閥。感應光電采用基恩士同軸光纖;校正電機采用臺灣臺力高扭矩高轉速調速AC交流電機,高精度定位采用的是日本富士伺服電機,PLC采用的是日本三菱高頻率快速反應控制,高頻率電磁閥采用的是美國MAC電池閥,可達到10ms/次。
設備特點
人性防呆,防錯系統,異常自動停機報警,系統自動教導確認檢測項目,指定數量到達停機,連續異常(如連續30個不良)自動停機等有點。

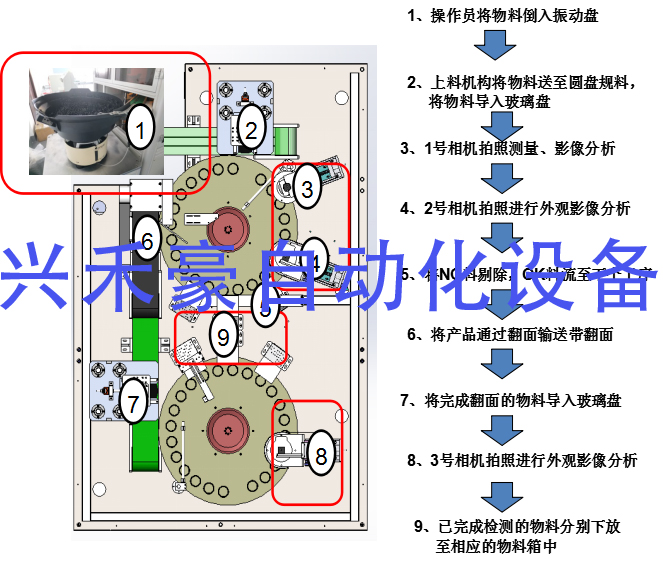

運作流程
單盤設備技術參數說明
1、設備檢測對象
各類O型圈,橡塑產品。 如O 型圈,油封,平墊片等??蓱?yīng)用于電子、汽車、電器、航空等多個領域,應用廣泛。
2、設備可檢測項目:
(1) 產品的外觀:產品外徑、內徑的是否變形,產品是否有毛邊、堵孔、披風、斷裂、缺膠等
(2) 產品外徑、內徑、線徑等規格尺寸的大小
(3) 產品是否混料及混料產品的區分
(4) 產品的同心度,真圓度,厚度,周長等的檢測
3、電源: AC 220V 50HZ , 工作氣壓: 0.4-.06MPA
4、設備尺寸:2040*1370*1950 (不含供料部分)
5、上料方式:提升機+輸送帶/振動盤+輸送帶
6、相機數量:3個
7、凈重:1000KG
8、產品尺寸范圍:尺寸:04-040 外觀:04-026
9、產品厚度:1-4
10、檢測精度:最高重復精度可達到0.005mm
11、設備產能:8000-25000PCS/H(根據不同產品會有差異)
